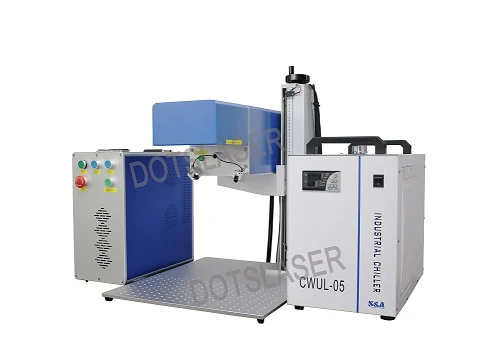

ה-"DS-UV5" של מכונת הלייזר 355nm uv מורכב מאספקת חשמל למקור לייזר, כרטיס בקרה, דרייבר מנוע וגלוונומטר, מערכת גלוונומטר ציר XYZ, מערכת אופטית, מערכת הפעלה תוכנה, מעמד ציר Z, ו מיקום מדויק של שולחן העבודה. פלט קרן הלייזר מתהוד הלייזר באורך גל של 355 ננומטר מורחב לאחר מכן על ידי מרחיב הקרן, ממוקד אוטומטית על ידי גלוונומטר ציר Z ולאחר מכן מוחזר על ידי מערכת הסריקה של ציר X, ציר Y, המגיעה עד החומרים דרך עדשת המיקוד האופטי. תחת שליטת המחשב, מערכת סריקת גלוונומטר מתנדנדת במהירות, הסורקת את קרן הלייזר בכיווני X ו-Y. המשטח עליו ממוקדת קרן הלייזר מסומן. לאחר התהליך הרציף תחת בקרת מחשב, תווים ודפוסים מתוכנתים מסומנים על פני החומר.
פרמטר עיקרי
| דֶגֶם | DS-UV5 |
| אזור סימון | 100x100 מ"מ--180x180 מ"מ |
| מינימום רוחב קו | 0.01 מ"מ (לפי החומר) |
| גודל תו מינימלי | 0.3 מ"מ (לפי החומר) |
| כוח לייזר | 5W |
| אֹרֶך גַל | 355 ננומטר |
| אזור סימון סטנדרטי | 180x180 מ"מ |
| ספק כוח | חד פאזי 200-240 VAC 50/60 HZ |
| הִתקָרְרוּת | מים מקוררים |
| רכיבי ליבה | מקור לייזר |
| עומק סימון | 0.01-2מ"מ |
