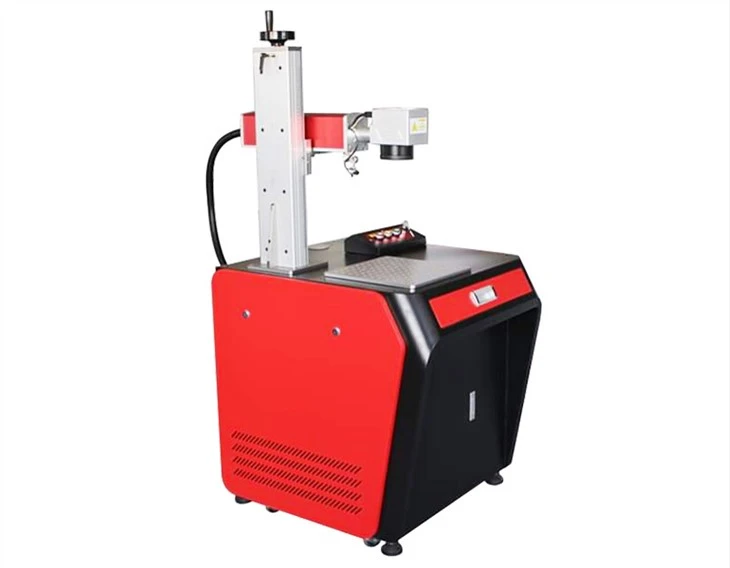

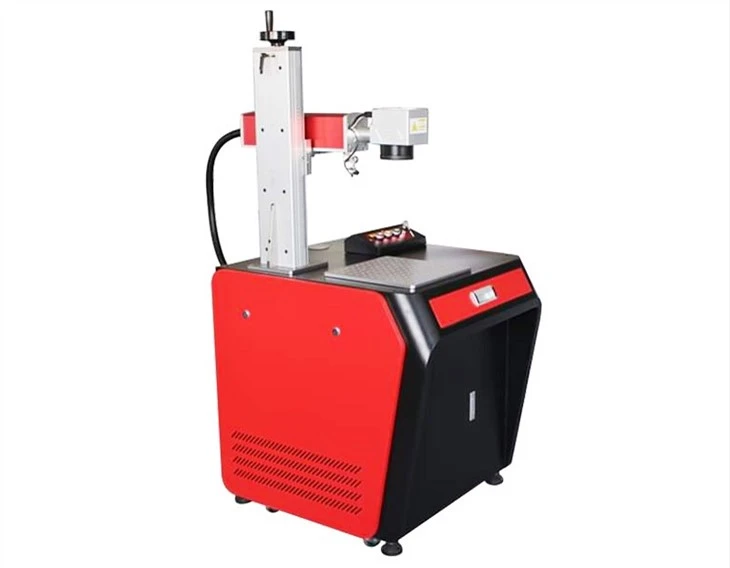

מכונת תחריט מתכת
תיאור מוצרים
מכונת תחריט המתכת משתמשת בקרן לייזר כדי לחרוט סימנים עמידים על פני החומר או בתוך החומר השקוף. קרן הלייזר יכולה לייצר שני סוגים של השפעות כימיות והשפעות מיוחדות על חומרים! כאשר חומר סופג את הלייזר באופן מיידי, הוא ייצור תגובה פיזיקלית או כימית, אשר תחרוט עקבות או תציג דפוסים או טקסט! אז זה נקרא גם מכונת סימון לייזר ומכונת חריטה בלייזר. מכונת חריטה בלייזר היא ציוד תהליך העושה שימוש בלייזר כדי לחרוט חומרים שצריך לחרוט.
פָּרָמֶטֶר
|
לֹא. |
שֵׁם |
מכונת סימון לייזר סיבים |
|
1 |
דגם מכונה |
DS-LM20/DS-LM30/DS-LM50 |
|
2 |
כוח לייזר |
20W/30W/50W |
|
3 |
אורך גל לייזר |
10640 ננומטר |
|
4 |
רמת לייזר |
כיתה 4 |
|
5 |
דיוק חוזר |
±0.001 מ"מ |
|
6 |
רוחב קו מינימלי |
0.01 מ"מ |
|
7 |
גודל תווים מינימלי |
0.15 מ"מ |
|
8 |
מהירות סימון מקסימלית |
8000 מ"מ לשנייה |
|
9 |
אזור עבודה |
100x100 מ"מ (סטנדרטי)/200x200 מ"מ/300x300 מ"מ |
|
10 |
הִתקָרְרוּת |
מקורר אוויר |
|
11 |
טווח טמפרטורות סביבת עבודה |
5 ~ 35 מעלות |
|
12 |
טווח לחותשל סביבת עבודה |
< 70% No condensation |
|
13 |
מתח עבודה |
220V,50/60Hz |
מכונות תחריט מתכת משמשות ברכיבים אלקטרוניים, מעגלים משולבים (IC), מכשירי חשמל, תקשורת ניידת, מוצרי חומרה, אביזרי כלים, ציוד מדויק, משקפיים ושעונים, תכשיטים, חלקי רכב, כפתורי פלסטיק, חומרי בניין, צינורות PVC, ציוד רפואי ותעשייה אחרת.
חומרים ישימים עבור מכונות חריטה בלייזר כוללים: מתכות וסגסוגות רגילות (ברזל, נחושת, אלומיניום, מגנזיום, אבץ ומתכות אחרות), מתכות וסגסוגות נדירות (זהב, כסף, טיטניום), תחמוצות מתכת (כל מיני תחמוצות מתכות זמינות) , טיפול משטח מיוחד (פוספטינג, אילגון אלומיניום, ציפוי משטחים), חומר ABS (דיור חשמלי, צרכי יומיום), דיו (מפתחות שקופים, דפוס), שרף אפוקסי (אריזה של רכיבים אלקטרוניים, שכבת בידוד).
גילוף מתכת וחומרים שונים שאינם מתכת. זה מתאים יותר לעיבוד של מוצרים מסוימים הדורשים דיוק עדין וגבוה.
לקרן לייזר יש ארבעה מאפייני עיבוד לייזר מיוחדים של בהירות גבוהה, כיווניות גבוהה, מונוכרומטיות גבוהה וקוהרנטיות גבוהה, היא מביאה כמה מאפיינים שאין לשיטות עיבוד אחרות. מכיוון שזהו עיבוד ללא מגע, אין השפעה ישירה על החומר, ולכן אין עיוות מכני; אין בלאי "כלי" במהלך תהליך חריטת הלייזר, ולא פועל "כוח חיתוך" על החומר; בתהליך חריטת הלייזר, צפיפות האנרגיה של קרן חריטת הלייזר גבוהה, והעיבוד מהירות מהירה, עיבוד מקומי, השפעה לא או מועטה על חלקים שאינם מגולפים חשמלית.
יישום טכנולוגיית חריטת לייזר בתרחישי ייצור אב טיפוס:
1. מתאים למקומות בהם משטח המוצר זקוק להעברת אור. (השתמשו בחומרים שקופים בעת הכנת אב הטיפוס. לאחר העיבוד יש לרסס צבע על פני השטח, ולאחר מכן להשתמש בחריטת לייזר להסרת הצבע באזור הזקוק להעברת אור) כפי שמוצג באיור למטה. לוח המקשים הדיגיטלי של המכונה הפונקציונלית חרוט בלייזר.
2. על פני השטח של סגסוגת האלומיניום הנפוצה שלנו, סגסוגת אבץ וחומרים פלסטיים ניתן לחרוט בלייזר עם LOGO או מספרים. בדרך כלל, עומק החריטה בלייזר הוא 0.05MM. ההשפעה של חריטת לייזר היא בדרך כלל מהירה יותר מהדפסת משי, בעיקר בגלל שהיא לא תדהה. עבור לוגו לא צבעוני, תיבחר חריטת לייזר.

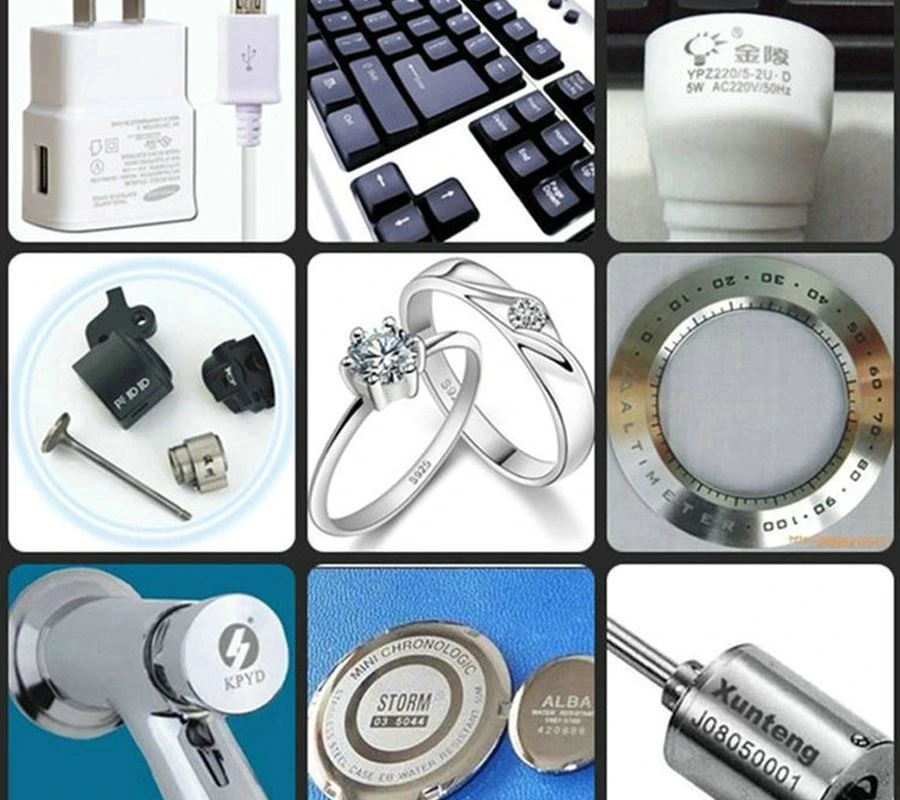

דוגמאות
חֲבִילָה
