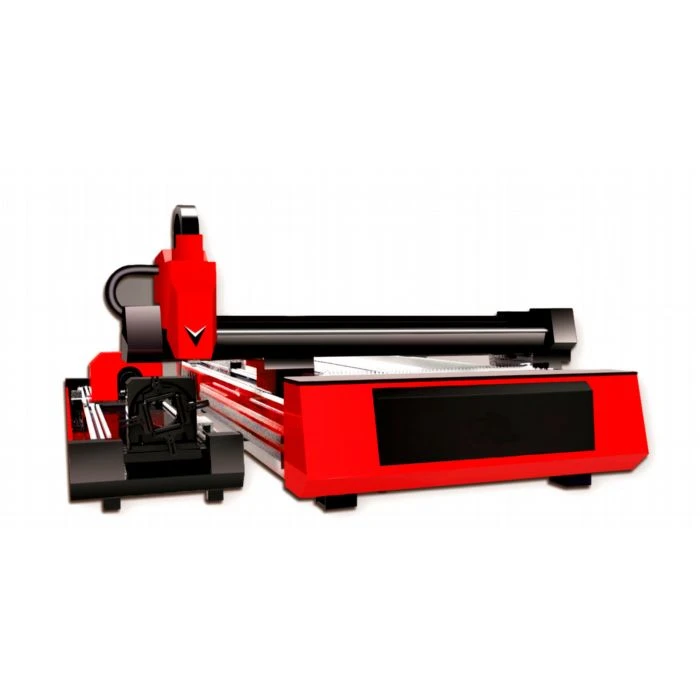

מערכת מכונות החיתוך בלייזר מורכבת בדרך כלל ממחולל לייזר, מרכיב העברת קרן (חיצונית), שולחן עבודה (מכונה), ארון בקרה מספרי מיקרו -מחשב, צידנית ומחשב (חומרה ותוכנה).
1) חלק המכונה העיקרי של כלי המכונה: חלק המכונה של מכונת החיתוך בלייזר, החלק המכני שמממש את תנועת צירי X, Y ו- Z, כולל פלטפורמת עבודת החיתוך. הוא משמש למקם את חומר החיתוך ויכול להזיז אותו בצורה נכונה ומדויקת בהתאם לתוכנית הבקרה, בדרך כלל מונע על ידי מנוע סרוו.
2) מחולל לייזר: מכשיר המייצר מקור אור לייזר. לצורך חיתוך בלייזר, למעט פעמים בודדות בהן משתמשים בלייזר במצב מוצק של YAG, רובם משתמשים בלייזר גז CO2 בעל יעילות המרה חשמלית-אופטית גבוהה יותר והספק פלט גבוה יותר. מכיוון שחיתוך בלייזר דורש איכות קרן גבוהה, לא ניתן להשתמש בכל הלייזרים לחיתוך. מצב הגאוס מתאים לפחות מ- 1500W, לייזרים במצב פחמן דו חמצני במצב בסדר נמוך 100W-3000W ורב-מצבים מעל 3000W.
3) נתיב אופטי חיצוני: מראה שבירה המשמשת להנחיית הלייזר בכיוון הנדרש. על מנת למנוע תקלה במסלול הקורה, יש להגן על כל המראות על ידי מכסה מגן, ולהכניס גז מגן בלחץ חיובי נקי כדי להגן על העדשה מפני זיהום. מערכת עדשות עם ביצועים טובים תמקד קרן ללא זווית סטייה לנקודה קטנה לאין שיעור. בדרך כלל משתמשים בעדשה באורך מוקד של 5.0 אינץ '. העדשה בגודל 7.5 אינץ 'משמשת רק לחומרים עבים> 12 מ"מ.
4) מערכת בקרה מספרית: שליטה בכלי המכונה למימוש התנועה של ציר X, Y, Z, וגם שליטה בכוח הפלט של הלייזר.
5) אספקת חשמל מוסדרת: מחובר בין הלייזר, כלי המכונה CNC למערכת אספקת החשמל. ממלאים בעיקר תפקיד במניעת הפרעות מרשתות חשמל חיצוניות.
6) ראש חיתוך: הוא כולל בעיקר חלקים כגון חלל, מחזיק עדשת מיקוד, עדשת מיקוד, חיישן קיבולי וזרבובית גז עזר. מכשיר ההנעה של ראש החיתוך משמש להנעת ראש החיתוך לנוע לאורך ציר ה- Z על פי התוכנית, והוא מורכב ממנוע סרוו ובורג או הילוך וחלקי הילוכים אחרים.
7) שולחן הפעלה: משמש לבקרת תהליך העבודה של כל מכשיר החיתוך.
8) מצנן מים: משמש לקירור גנרטור הלייזר. לייזר הוא מכשיר הממיר אנרגיה חשמלית לאנרגיית אור. לדוגמה, שיעור ההמרה של לייזר גז CO2 הוא בדרך כלל 20%, והאנרגיה הנותרת הופכת לחום. מי הקירור מורידים את החום העודף כדי לשמור על מחולל הלייזר עובד כרגיל. המצנן גם מצנן את מחזיר אור החיצוני ואת מראה המיקוד של כלי המכונה כדי להבטיח איכות העברת קרן יציבה ולמנוע ביעילות את העדשה או להישבר עקב טמפרטורה מופרזת.
9) גלילי גז: כולל מכונת חיתוך לייזר בלוני גז בינוניים וגלילי גז עזר, המשמשים להשלמת הגז התעשייתי לתנודת לייזר ואספקת גז עזר לראש החיתוך.
10) מדחס אוויר, מיכל אחסון אוויר: לספק ואחסן אוויר דחוס.
11) מייבש קירור אוויר, מסנן: משמש לאספקת אוויר נקי ויבש לגנרטור הלייזר ולנתיב הקורה כדי לשמור על הנתיב והרפלקטור כרגיל.
12) אספן אבק אוורור: לחלץ את העשן והאבק שנוצר במהלך העיבוד, ולבצע טיפול סינון, כך שפליטת גז הפליטה תעמוד בתקני הגנת הסביבה.
13) מכונת פריקה של סיגים: הסר את השאריות והשאריות שנוצרו במהלך העיבוד.
