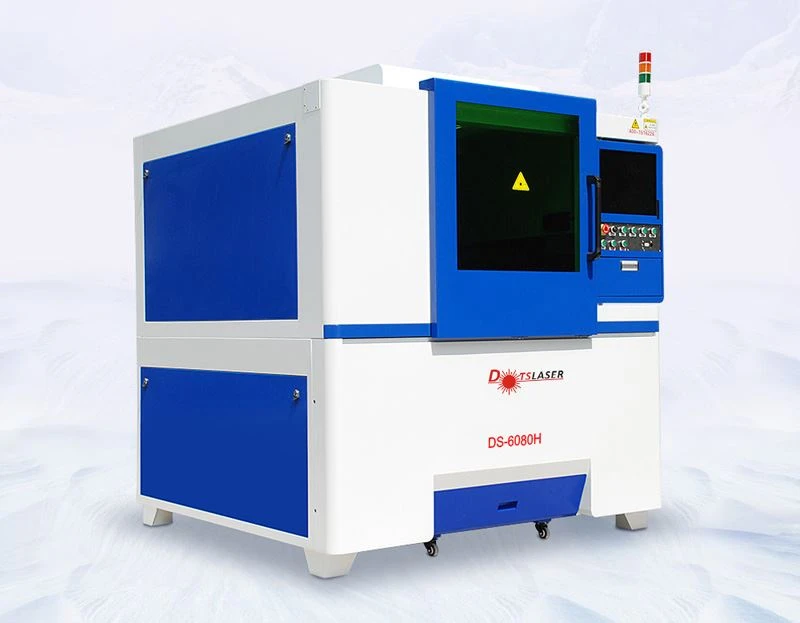

חיתוך לייזר לוח PCB
מצע חיתוך מקסימלי של 6 מ"מ נחושת ואלומיניום.
שדה חיתוך הוא אופציונלי.
חומר החיתוך רחב, כולל פליז, נחושת, אלומיניום, נירוסטה, לוח PCB וכו '.
הספק לייזר: 1000W-3000W
חיתוך לייזר לוח PCB
תיאור מוצרים
לחיתוך בלייזר לוחות PCB יש מגוון רחב של יישומים והוא יכול לעבד חומרים רבים כגון נחושת, אלומיניום, נירוסטה, ברזל, לוחות PCB וחומרים מגנטיים. גודל הפורמט הוא אופציונלי, וניתן להתאים את האורך בהתאם לדרישות העיבוד של המשתמש. מהירות החיתוך מהירה, ההשפעה חלקה ושטוחה, לחתך אין לחץ מכני, והוא חלק ושטוח ללא כתמי גזירה.

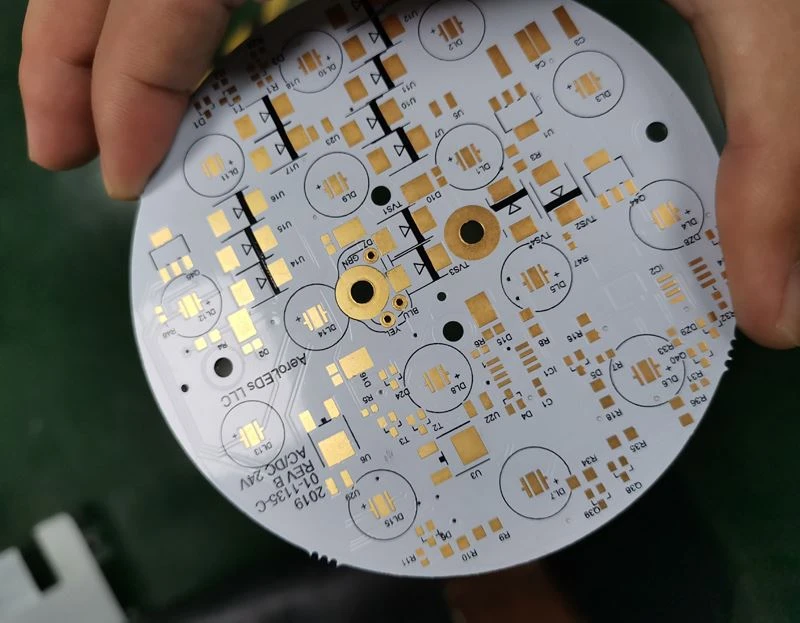

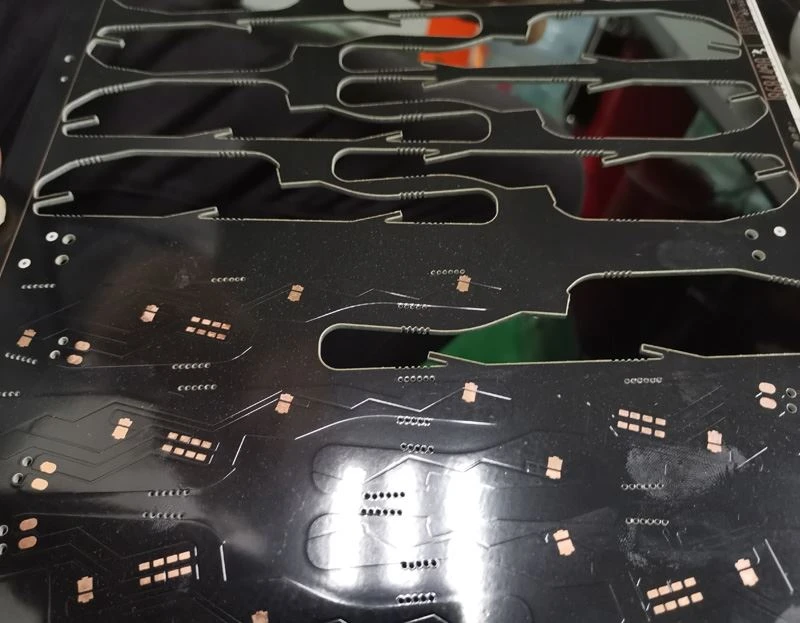

ראשית, הבה נראה כיצד לחתוך לוח PCB, לוח מעגלים, לוח מצע נחושת ואלומיניום על ידי מערכת חיתוך לייזר מדויקת.
תכונות וביצועים
★ בסיס שיש.
★ מבנה הנעה כפולה סגורה לחלוטין.
★ מערכת אוורור להגנת הסביבה.
★ מחולל לייזר סיבים מחזירי אור בלייזר גבוה
חיתוך מצע נחושת ואלומיניום בפורמט קטן
★ עובי חיתוך יציב לטווח ארוך של פחות מ-6 מ"מ, הגבלת עובי חיתוך של מצעי נחושת ואלומיניום של 6 מ"מ;
★ גודל הפורמט הוא אופציונלי, וניתן להתאים את האורך בהתאם לדרישות העיבוד של המשתמש.
★ מגוון רחב של חומרי עיבוד, לא רק שיכולים לעבד נחושת, אלומיניום, אלא גם לעבד נירוסטה, ברזל, לוחות PCB, סגסוגות שונות וכו'.
פרמטר טכני
| דֶגֶם | DS-60680H |
| כוח לייזר | 1000W/1500W/2000W/QCW750W |
| אורך גל לייזר | 1070±10 ננומטר |
| טווח חיתוך | 600 מ"מ * 800 מ"מ (טווח אחר ניתן להתאמה אישית) |
| רוחב קו חיתוך | 0.05~0.15 מ"מ (תלוי בחומר) |
| עובי חיתוך | פחות או שווה ל-3 מ"מ/6 מ"מ (אלומיניום, נחושת) |
| מהירות חיתוך | 5000-20000מ"מ/דקה (תלוי בחומר) |
| דיוק חיתוך | ±0.02 מ"מ |
| חיתוך לחץ אוויר | 1.2-2.8Mpa (מומלץ חנקן בלחץ גבוה) |
| צריכת חשמל מדורגת | 10KW/18KW |
| ספק כוח | AC220V/60A, 380V/40A |
| הִתקָרְרוּת | קירור מים |
| סביבת עבודה | אין מקור רטט, אוורור טוב, טמפרטורה 10 ~ 38 מעלות |
| מֵמַד | L1820mm*W1750mm*H1950mm |
| מִשׁקָל | 1800 ק"ג |

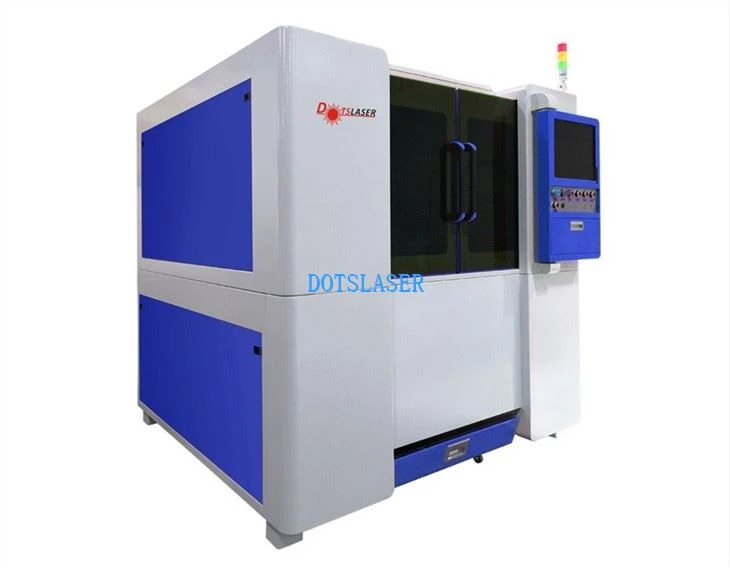

הקדמה קצרה של מערכת חיתוך לוח PCB

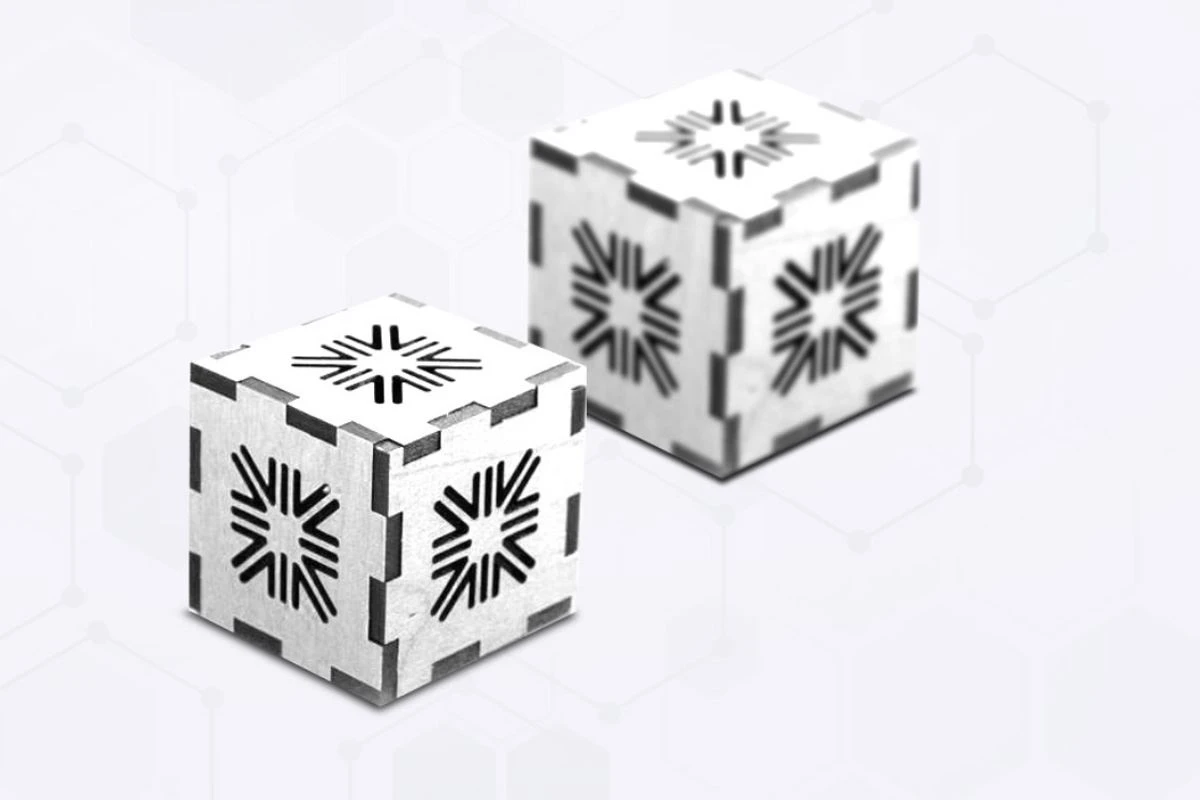

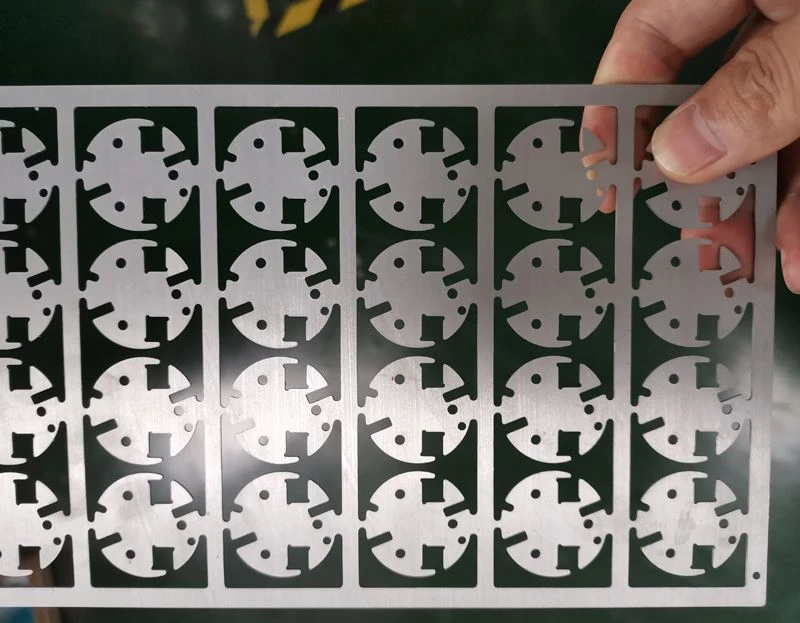

תפר חיתוך צר, עיוות צלחת קטן
★ חיתוך לייזר יש אזור קטן מושפע חום ועיוות לוח קטן
★ תפר חיתוך: {{0}}.05~0.15 מ"מ
★ מהירות חיתוך הלייזר מהירה, ולחיתוך אין לחץ מכני.
★ דיוק עיבוד גבוה, יכולת חזרה טובה, ללא נזק לפני השטח של החומר ★ דיוק: ±0.02 מ"מ

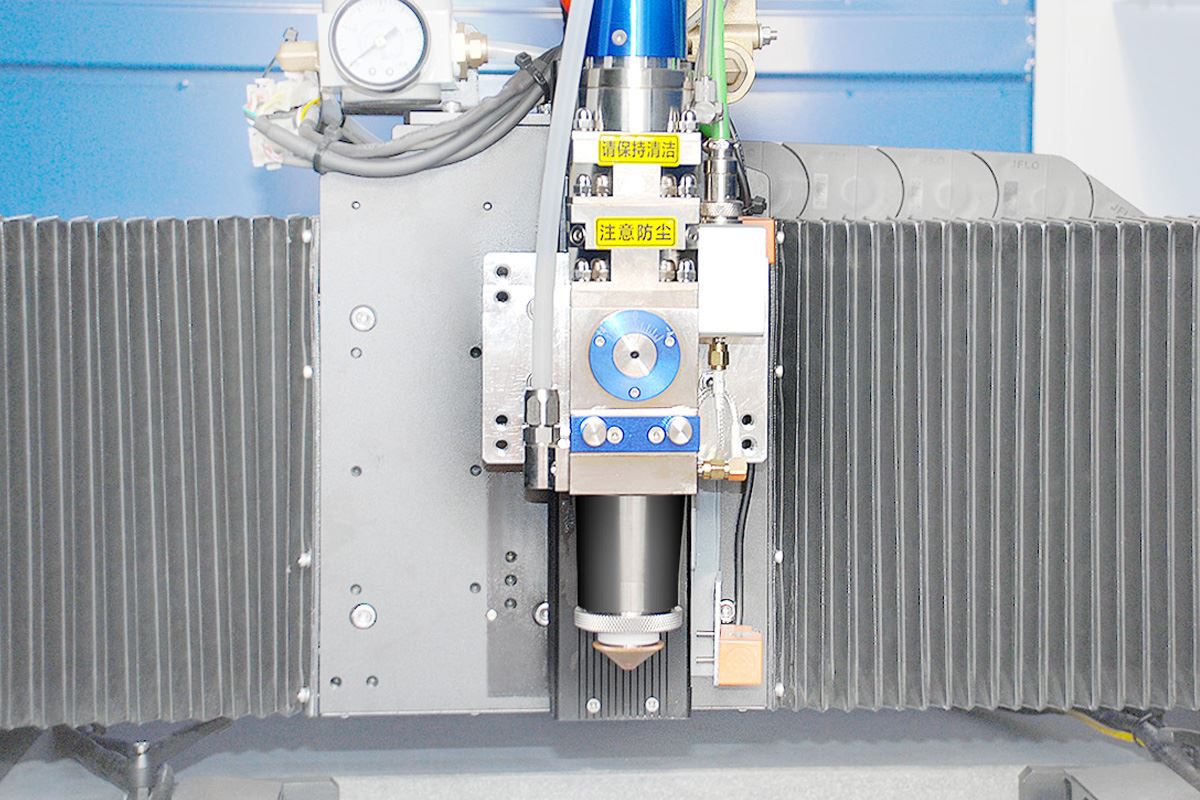

נתיב החיתוך עובר אופטימיזציה אוטומטית
★ תואם לפורמטים מרובים של קבצים, כגון DXF,GERBER.
מערכת הגנה אקטיבית
הגנה נגד התנגשות
★ראש החיתוך ומשטח החיתוך נשמרים במרחק בטוח בכל עת. במקביל, יש לו פונקציית עצירת מגע להפחתת הסיכון להתנגשות.
הגנת נסיעה חכמה
★ מזהה אוטומטית את טווח הפעולה של חלקים נעים, וכאשר ישנה חריגה, המערכת תיתן משוב רגיש ומיד פקודה לעצור, מה שמבטיח את בטיחות הציוד.
אזעקה חכמה מערכת.
★בדיקה עצמית של ציוד, תצוגת אזעקה חריגה בממשק הראשי, מפחיתה סכנות נסתרות ומשפרת את היעילות של חקירת חריגות בציוד.C

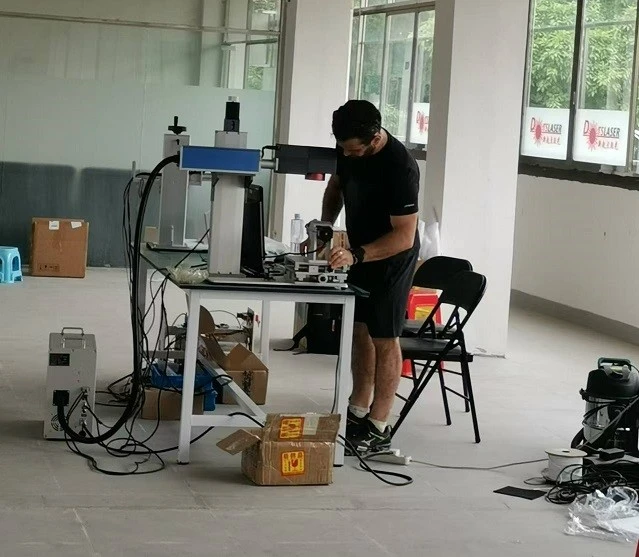

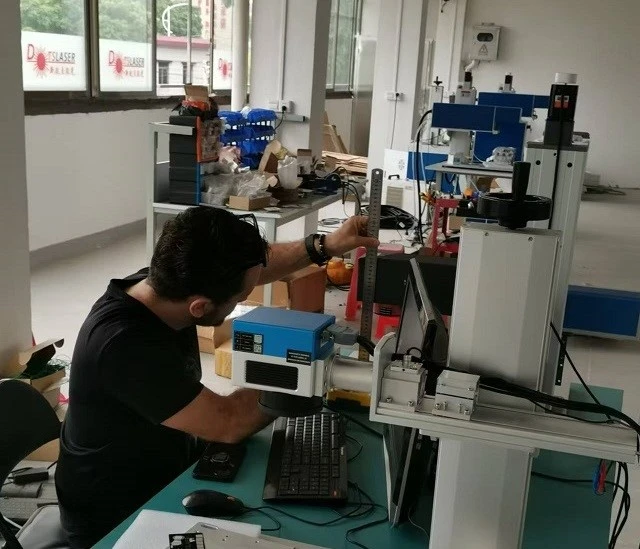

הלקוח מגיע למפעל של DOTSLASER
משלוח וחבילה
